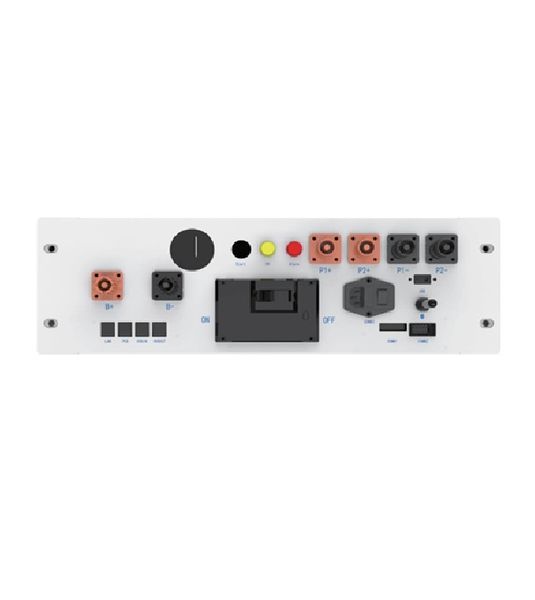

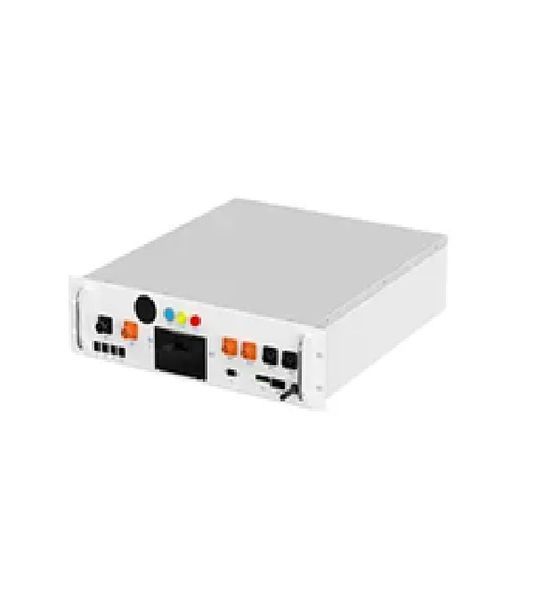

Блок управління DEYE BOS-B-PDU-2 є центральним елементом високовольтної системи накопичення енергії серії BOS-B. Він координує роботу акумуляторних модулів, забезпечуючи безпеку, балансування та зв'язок з інвертором.
Основні технічні параметри
| Характеристика | Значення |
| Модель | BOS-B-PDU-2 |
| Діапазон робочої напруги | 200 ~ 1000 Vdc |
| Номінальний струм заряду/розряду | 100 A |
| Максимальний струм заряду/розряду | 125 A |
| Піковий струм розряду | 168 A (протягом 2 хвилин) |
| Власний споживання (Робочий режим) | < 30 W |
| Власний споживання (Режим сну) | < 10 W |
Функціональні можливості та захист
Цей BMS (Battery Management System) виконує роль інтелектуального "мозку" системи:
-
Моніторинг параметрів: Відстежує напругу, струм та температуру кожного елемента в кластері.
-
Інтерфейси зв'язку:
-
CAN: Для зв'язку з інвертором.
-
RS485: Для внутрішнього зв'язку між модулями та паралельними кластерами.
-
-
Захисні функції:
-
Захист від перенапруги та глибокого розряду.
-
Захист від короткого замикання та перевантаження по струму.
-
Термоконтроль (захист від перегріву та переохолодження).
-
-
Масштабованість: Дозволяє підключати від 3 до 12 акумуляторних модулів BOS-G (5.12kWh) в один кластер.
Фізичні характеристики та експлуатація
-
Робоча температура: від -20°C до +55°C.
-
Вологість: 5% ~ 85% (без конденсації).
-
Ступінь захисту корпусу: IP20 (призначений для встановлення у приміщенні або у відповідну стійку/шафу).
-
Термін служби: Розрахований на 10+ років експлуатації.
-
Вага: Приблизно 15.5 кг.
-
Розміри: Стандарт для монтажу в 19-дюймову стійку (висота зазвичай складає 3U).
Важливе зауваження щодо конфігурації
Для коректної роботи системи мінімальна кількість акумуляторних блоків у ланцюзі повинна відповідати вимогам вашого інвертора за напругою (зазвичай це мінімум 3-4 модулі для отримання достатньої напруги для старту високовольтних інверторів Deye).
Порада: При оновленні прошивки або першому запуску переконайтеся, що термінуючі резистори на портах зв'язку встановлені правильно, якщо ви об'єднуєте кілька стійок у паралель.
