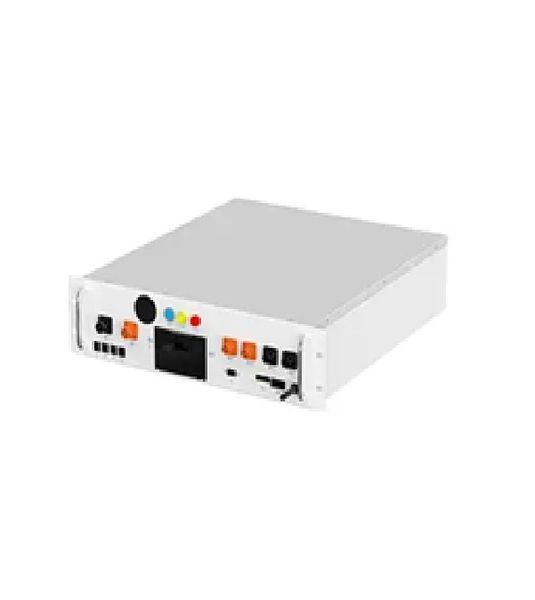

Блок управления Deye BOS-B-PDU-2-A (PDU — Power Distribution Unit) является "мозгом" системы для высоковольтных аккумуляторов серии BOS-B Pro. Этот контроллер управляет кластером батарейных модулей, обеспечивая их безопасную работу, балансировку и связь с инвертором.
Основные электрические параметры
| Характеристика | Значение |
| Модель | BOS-B-PDU-2-A |
| Диапазон рабочего напряжения | 200 В – 1000 В (DC) |
| Номинальный ток заряда/разряда | 180 А |
| Максимальный ток (пиковый) | 250 А |
| Собственное потребление (в работе) | < 30 Вт |
| Собственное потребление (сон) | < 10 Вт |
Функционал и интерфейсы
-
Управление кластером: Поддерживает последовательное соединение от 4 до 12 модулей BOS-B Pro-A3 в одной стойке.
-
Связь (Communication):
-
CAN: Для связи с гибридным инвертором.
-
RS485: Для мониторинга и связи между кластерами.
-
-
Защитные функции:
-
Защита от перенапряжения и глубокого разряда.
-
Защита от сверхтока (короткого замыкания).
-
Мониторинг температуры каждой ячейки.
-
Автоматическая балансировка ячеек.
-
-
Параллельное подключение: Позволяет объединять до 16 стоек (кластеров) в одну масштабную систему хранения энергии.
Физические и эксплуатационные данные
-
Габариты (Ш×Г×В): 580 × 810 × 185 мм (стандартный форм-фактор, идентичный батарейному модулю).
-
Вес: около 15.5 кг.
-
Степень защиты: IP20.
-
Рабочая температура: -20°C...55°C.
-
Срок службы: рассчитан на 15+ лет.
Роль в системе
BMS-контроллер BOS-B-PDU-2-A выполняет роль главного выключателя и интерфейса управления. Без него работа высоковольтных модулей невозможна, так как именно он:
-
Соединяет высоковольтную цепь батарей с инвертором.
-
Передает данные о состоянии заряда (SoC) и "здоровье" батареи (SoH) на дисплей инвертора или в облако.
-
Изолирует систему в случае возникновения аварийных ситуаций.
