Шаг 1. Физическая установка и размещение
-
Помещение и вентиляция:
-
Инвертор имеет класс защиты IP65, а аккумулятор SE-F16-C — IP20/IP55 (в зависимости от модификации шкафа). Помещение должно быть сухим, строго без риска затопления и с рабочей температурой в пределах +15…+25 °C для сохранения ресурса аккумулятора (не ниже 0 °C при зарядке!).
-
Соблюдайте технологические отступы для охлаждения: минимум 50 см сверху и снизу инвертора, 30 см по бокам.
-
-

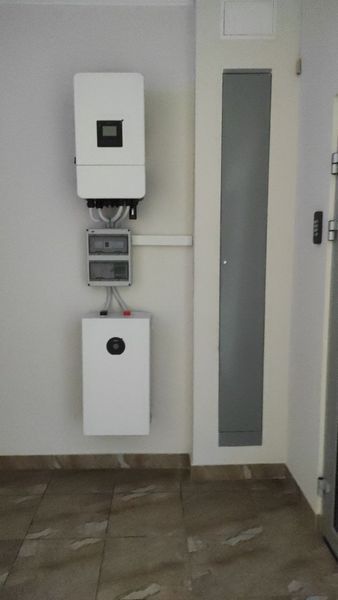

Монтаж на стену / пол:
-
Инвертор весит около 33–35 кг, его монтируют на капитальную стену с помощью анкеров из комплекта.
-
Аккумуляторную стойку/шкаф установите на ровную твердую поверхность и зафиксируйте от опрокидывания.
-
Шаг 2. Силовое подключение переменного тока (AC)
Для 3-фазной системы 12 кВт используют медный кабель сечением не менее 6 мм² (лучше 10 мм²).
-
Grid (Вход от сети):
-
Подключите фазы L_1, L_2, L_3, ноль N и защитное заземление PE от входного щита.
-
Обязательно установите трехфазный автомат на 32A или 40A (характеристика C) перед входом Grid.
-
-
Load / Backup (Выход резервного питания):
-
Подключите фазы L_1, L_2, L_3 и ноль N щита резервного питания.
-
На резервную линию установите собственные защитные автоматы и УЗО (RCD) Type A/AC.
-
Важно: Нули входов Grid (N) и Load (N) на инверторе в стандартном режиме не объединяют на общую шину, если это не предусмотрено схемой заземления TN-S / TN-C-S с изоляцией резерва.
-
-
Байпасный переключатель (Manual Transfer Switch / Ручной реверсивный рубильник):
-
Установите рубильник 1-0-2 (сетевой переключатель) для возможности физически отключить инвертор и пустить дом напрямую от сети в случае обслуживания или ремонта оборудования.
-
Шаг 3. Подключение аккумулятора (DC)
SE-F16-C — это низковольтная батарея (48V/51.2V), поэтому токи зарядки/разрядки здесь достигают 200–250A.
-
Силовые кабели DC:
-
Используйте медные кабели сечением 35–50 мм² с прессованными наконечниками (чаще всего подключаются через разъемы Amphenol / M8).
-
Длина кабелей должна быть минимальной (до 1.5–2 м) для уменьшения просадки напряжения.
-
Соблюдайте строгую полярность: BAT+ к инвертору, BAT- к инвертору.
-
-
Защита:
-
Установите между аккумулятором и инвертором 2-полюсный разъединитель постоянного тока или DC-автомат на 200A/250A (например, предохранители NH00 200A / DC breaker).
-
Шаг 4. Подключение коммуникации и датчиков
-
Коммуникация BMS (CAN-шина):
-
Обжмите патч-корд RJ45. Обычно порт BMS на инверторе Deye соединяется с портом CAN на головном блоке аккумулятора (BMS).
-
Согласуйте распиновку (для Deye по умолчанию pin 4 — CAN-H, pin 5 — CAN-L, либо согласно инструкции аккумулятора SE-F16).
-
-
Трансформаторы тока (CT / Smart Meter):
-
На входные фазные провода L_1, L_2, L_3 возле вводного счетчика здания наденьте 3 трансформатора тока (CT), которые идут в комплекте с Deye.
-
Стрелки на CT должны указывать направление от сети к дому (Grid -> Load).
-
Подключите провод от CT в соответствующие клеммы инвертора. Это необходимо для того, чтобы инвертор измерял точное потребление дома и не отдавал энергию в общую сеть (или наоборот, контролировал продажу).
-
Шаг 5. Первый пуск и настройка программного обеспечения
-
Последовательность включения:
-
Проверьте отсутствие короткого замыкания и правильность полярности.
-
Включите BMS на аккумуляторе и DC-автомат батареи.
-
Подождите, пока экраны инвертора загорятся от напряжения АКБ.
-
Включите AC-автоматы (Grid и Load).
-
Нажмите кнопку ON/OFF на панели Deye.
-
-
Настройка на сенсорном экране Deye:
-
Battery Setting:
-
Режим: выберите Lithium.
-
Протокол BMS: установите номер протокола (для аккумуляторов Deye это обычно 00 или 12/13, экран должен показывать состояние SOC%, ток и напряжение аккумулятора от BMS).
-
Задайте max токи зарядки/разрядки (например, charge 150A, discharge 200A).
-
-
Grid System Setup:
-
Выберите стандарт сети (обычно VDE-AR-N 4105 или общий 230V/400V 50Hz).
-
-
System Mode:
-
Поставьте галочку Zero Export to CT (чтобы инвертор регулировал мощность под ваше потребление и не подмешивал ток во внешнюю сеть без необходимости).
-
Настройте график Time of Use (TOU): задайте часы заряда от сети (Grid Charge) и проценты, до которых следует разряжать батарею при наличии сети (например, оставлять не менее 20–30% для резерва на случай отключения).
-
-
-
Подключение мониторинга:
-
Подключите Wi-Fi / LAN логгер Deye в нижний порт.
-
Через приложение (Solarman или Deye Cloud) отсканируйте QR-код логгера и подключите его к вашему Wi-Fi.
-
Шаг 6. Тестирование системы
-
Тест зарядки/разрядки: Проверьте, заряжается ли батарея от сети (по потреблению на экране).
-
Тест аварийного отключения: Отключите вводной автомат Grid. Инвертор должен бесперебойно (менее чем за 10 мс) переключить нагрузку на аккумулятор (режим Island / Backup).
-
Проверка несимметрии фаз: Включите однофазную нагрузку (например, 2–3 кВт на фазу L_1). Убедитесь, что инвертор стабильно держит напряжение на всех трех фазах.
